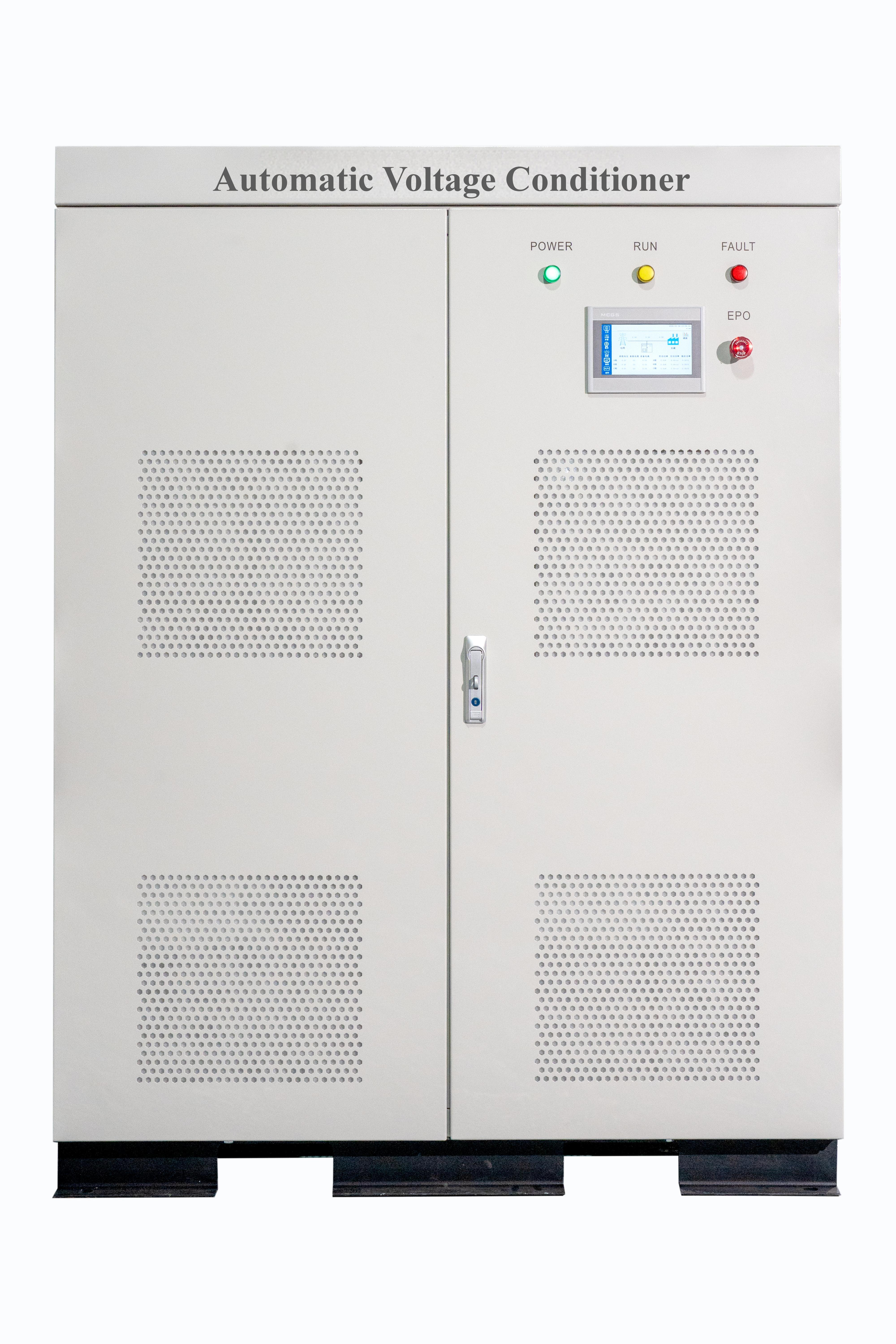

Control automático de tensión (AVC) de 30 kVA a 600 kVA

Especificación Técnica del Controlador de Voltaje Automático (AVC)

1、Descripción del Producto

El Controlador Automático de Voltaje (AVC) está diseñado para proporcionar una solución integral de estabilización de voltaje y ahorro de energía para cargas eléctricas industriales, así como para sistemas de iluminación utilizados en industrias como la petrolera y química. Es ideal para aplicaciones que incluyen iluminación en edificios industriales elevados, sistemas de iluminación vial y sistemas de iluminación de plazas. Este controlador proporciona funciones de inicio suave, estabilización de voltaje, reducción de voltaje y alarma de sobrecorriente para el funcionamiento de cargas eléctricas. Asegura que no se inyecten armónicos superiores a la red durante la regulación de voltaje. El producto también cuenta con un reloj interno configurable por el usuario que sirve como referencia de tiempo para el sistema. Además, tiene una función de protección contra fallos de energía, por lo que el reloj interno y los ajustes del usuario permanecen intactos durante los apagones. El Controlador Automático de Voltaje opera con una configuración de tres fases y cinco hilos, y ofrece una salida de transformador compensador monofásico, lo que lo hace ideal para aplicaciones con desequilibrios de voltaje.

2、 Principio de funcionamiento

El controlador de voltaje automático (AVC) está compuesto por un convertidor CA-CC-CA, un interruptor de cuchillo (QS), un interruptor de circuito (QF), un contactor (KM) y un transformador compensador. El convertidor AC-DC-AC utiliza componentes electrónicos de potencia totalmente controlables, lo que permite que la energía fluya en ambas direcciones. El interruptor de cuchillo (QS) se utiliza para cambiar al modo de bypass durante el mantenimiento. El contactor (KM) gestiona la conexión y desconexión de la carga cuando está en modo de compensación. El AVC toma continuamente muestras del voltaje de la red para controlar cualquier desviación del punto de ajuste. Yo ajusta la salida del convertidor AC-DC-AC para que coincida u oponga la polaridad de la tensión de red Yo si detecta una desviación .Esta modulación controla la amplitud y la polaridad de la tensión suministrada por el transformador de compensación en el circuito principal, asegurando que la tensión en la carga permanezca estable. El diagrama del sistema se ilustra en la Figura 2.1 .

Figura 2.1: Diagrama esquemático del sistema

3、 Instrucciones de Operación

1） Funcionamiento Modo

El Regulador Automático de Voltaje Controlador (AVC) opera en dos modos: salida de voltaje constante y regulación automática de voltaje. En el modo de regulación automática de voltaje, el dispositivo ajusta el voltaje de salida según los horarios de iluminación diarios, controlando cuándo se encienden las luces y su voltaje de entrada. El modo de salida de voltaje constante puede ser activado por el operador a través de una pantalla táctil. Una vez seleccionado este modo, el AVC proporciona inmediatamente el voltaje establecido a la carga y lo mantiene durante un período de tiempo especificado, permitiendo que el personal de mantenimiento trabaje en los accesorios de iluminación. Después de este tiempo, el dispositivo vuelve automáticamente al modo de regulación automática de voltaje. Los usuarios solo pueden ajustar los parámetros del sistema cuando el sistema está apagado.

2） Estado de Operación

Cuando el voltaje de la red supera el objetivo Cuando el valor del dispositivo genera una tensión de polaridad opuesta a la tensión de red, aplicándola al transformador. Esto crea un acoplamiento electromagnético que reduce la tensión en el lado de la carga compensando parte de la tensión de red. El flujo de energía se ilustra en la Figura 3.1. En este modo de operación, el interruptor (QF) y el contactor (KM) están en estado cerrado, mientras que el interruptor de cuchilla (QS) en el extremo de compensación también está cerrado.

Figura 3.1: Operación Estado Cuando la Tensión de Red Supera objetivo valor

Cuando la tensión de red cae por debajo de la objetivo Cuando el valor del dispositivo genera una tensión con la misma polaridad que la tensión de red, aplicándola al transformador. Esto resulta en un acoplamiento electromagnético que suma a la tensión de red, aumentando así la tensión en el lado de la carga. El flujo de energía se ilustra en la Figura 3.2. En este modo de operación, el interruptor (QF) y el contactor (KM) están en estado cerrado, mientras que el interruptor de cuchilla (QS) en el extremo de compensación también está cerrado.

Figura 3. 2: Operación Estado Cuando Voltaje de Red Debajo objetivo valor

Cuando no hay necesidad de regulación de voltaje o si el dispositivo experimenta una anomalía, dejará de generar voltaje y se bypassará a sí mismo, asegurando que la fuente de alimentación de la carga no se vea afectada. El flujo de energía se ilustra en la Figura 3.3. En este modo de operación, el interruptor (QF) y el conmutador de cuchilla (QS) en el extremo de bypass están cerrados, mientras que el contacto (KM) está en estado abierto.

Figura 3.3: Modo de Operación Cuando No Se Necesita Regulación de Voltaje o Ocurre un Fallo en el Dispositivo

4、Rendimiento y Características

• Utilizando tecnología avanzada de electrónica de potencia, el sistema cuenta con regulación de voltaje sin etapas y alta precisión, asegurando un proceso de ajuste suave sin interrupciones.
• La sección de potencia del convertidor emplea un filtro LCL, proporcionando un filtro efectivo que elimina los armónicos de alta frecuencia de la salida. Este diseño garantiza que no haya interferencias con otros sistemas y equipos.
• El voltaje de compensación se puede ajustar de acuerdo con los requisitos del usuario, con velocidad de regulación configurable y control de fase independiente para acomodar cargas gravemente desequilibradas.
• El convertidor está diseñado con una arquitectura modular, lo que facilita su mantenimiento y lo hace altamente escalable para futuras expansiones.
• Incluye protección contra sobrecarga, protección contra sobrecorriente suave/dura, protección contra sobre/subtensión de red, protección contra temperatura alta y protección contra anomalías de frecuencia, mejorando la fiabilidad del suministro de energía .
• El sistema tiene una función de limitación de la salida de corriente, lo que permite una compensación efectiva sin apagarse debido a la sobrecarga.
• Incluye una función de alarma y memoria de fallas, permitiéndole almacenar registros de fallas durante hasta 30 días, sin límite en el número de entradas durante ese período .
