500 V fortgeschrittener statischer Var-Generator (ASVG)
- Nennfrequenz: 45 Hz bis 63 Hz
- Kompensationsstrom: 90kvar
- Reaktive Leistungskompensation: > 95%
- Maschinenwirksamkeit: > 97%
- Installation: mit einem Durchmesser von mehr als 0,01 mm
- Übersicht
- Spezifikation
- Erscheinung
- Verwandte Produkte
PRODUKTOVERSICHT
Advanced Static Var Generator (ASVG) ist ein neuartiges Strom-Leistungsqualitätsmanagementgerät. Es passt die Phase und Amplitude der Ausgangsspannung auf der Wechselstromseite des Wechselrichters durch Echtzeitüberwachung des Laststroms an. Dadurch kann es eine präzise, gleichzeitige Kompensation von Blindleistung, Oberschwingungen und unsymmetrischen Dreiphasenströmen des Systems bieten. Der ASVG zeichnet sich durch seine starken, umfassenden Kompensationsfähigkeiten, schnelle Reaktionszeit und hohe Kosteneffizienz aus, was ihn zu einer besseren Lösung im Bereich des Leistungsqualitätsmanagements macht.
Die technische Spezifikation für ASVG 500V
|
ASVG 500V-Serie |
||||
|
Höhenlage |
< 2000 m,Verwendung sollte nach der internationalen Norm IEC3859-2 abgeschätzt werden für Höhen über 2000 m. |
|||
|
Umgebung Temperatur |
-10°C bis +50°C (abgesenkt über 40°C) |
|||
|
Relative Luftfeuchtigkeit |
≤ 90%,monatliche Mindesttemperatur 25°C,keine Kondensation an der Oberfläche |
|||
|
Verschmutzungsgrad |
Unter Stufe III |
|||
|
Betriebsspannung |
AC500V (-20%～+20%) |
|||
|
Betriebsfrequenz |
50 Hz/60 Hz (45 Hz – 63 Hz) |
|||
|
Nennwert Ausgleich Kapazität |
10 kvar, 15 kvar, 35 kvar, 50 kvar, 75 kvar, 100 kvar |
|||
|
Stromnetzstruktur |
Dreiphasig, dreiadrig, dreiphasig, vieradrig |
|||
|
Zahlen parallel |
Unbegrenzt |
|||
|
System Effizienz |
≥97% |
|||
|
Schaltfrequenz |
12,8 kHz |
|||
|
Funktionsauswahl |
Reaktive Energie. Obertöne, Blindleistung+Oberschwingungen, Harmonik + Reaktionsleistung, Oberschwingungen+Unwucht, Reaktionsleistung + Ungleichgewicht, Oberschwingungen+Unsymmetrie+Blindleistung Blindleistung+Unwucht+Oberschwingungen Selbstalternde Blindleistung, |
|||
|
Gesamtreaktionszeit |
<40 ms |
|||
|
Geräusch |
≤ 65 dB |
|||
|
Kommunikation |
2* RS485 Kommunikationsanschlüsse (unterstützt GPRS/WIFI) |
|||
|
Schutz |
Überlast, Software\/Hardware Überstrom, Überspannung/Unterspannung des Stromnetzes, Spannungsungleichgewicht, Stromausfall. Übertemperatur, Frequenzanomalie, Kurzschlussschutz |
|||
|
Installation |
mit einem Durchmesser von mehr als 20 mm |
|||
|
Eingabezeilenmethode |
Hinterer Einlass |
|||
|
Schutzstufe |
IP20 |
|||

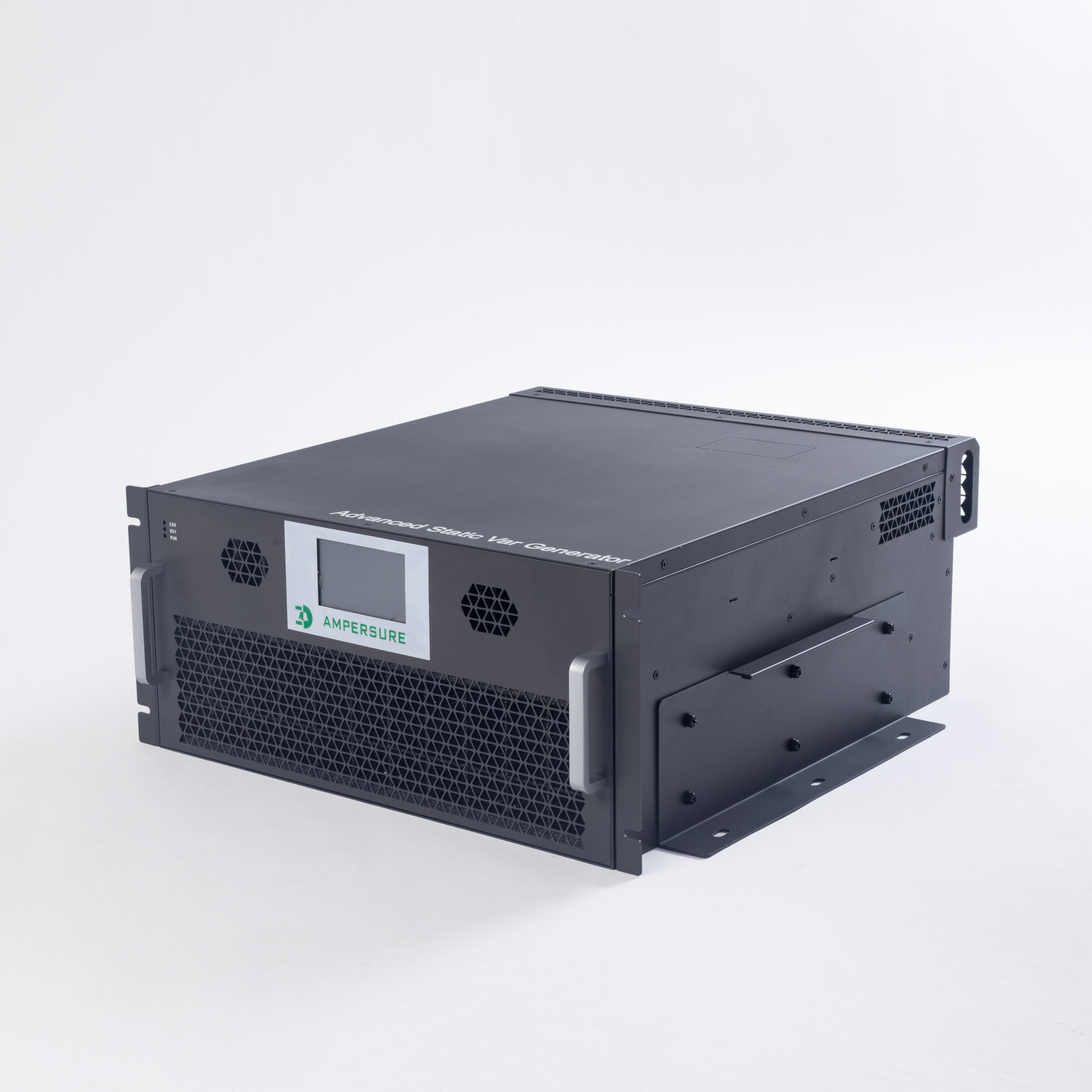

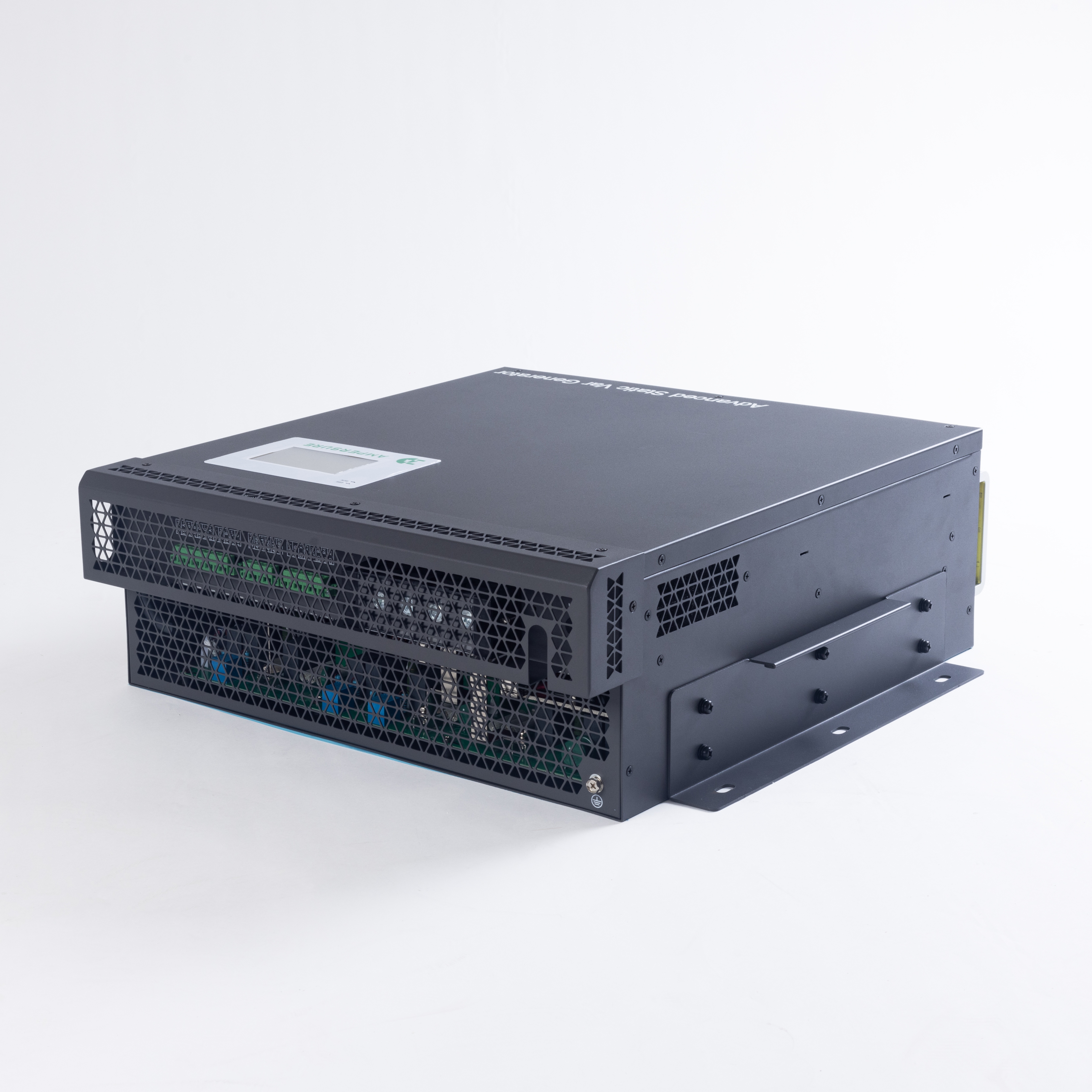

ASVG 500V Aussehen des Produkts
|
Modulmodell |
||||
|
Modelle |
Ausgleich Leistung (kvar) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe (mm) |
Kühlsystem |
|
Die Anlage ist in der Lage, die Anlage zu verarbeiten. |
90 |
500 |
495*675*275 |
Zwangsluftkühlung |
|
Schrankmodell |
||||
|
Modelle |
Ausgleichskapazität (kvar) |
System Spannung (V) |
Abmessungen Breite*Tiefe*Höhe(mm) |
Kühlsystem |
|
AMS ASVG-0.5-180k/4L-C |
180 |
500 |
1000*1000*2200 |
Zwangsluftkühlung |
|
AMSASVG-0,5-270k/4L-C |
270 |
500 |
1000*1000*2200 |
Zwangsluftkühlung |
|
AMS ASVG-0.5-360k/4L-C |
360 |
500 |
1000*1000*2200 |
Zwangsluftkühlung |
Anmerkung: -R (Rack) / -W (Wand) / -C (Schrank)
